制造企业的研发团队常同时使用多种CAD工具：机械设计用三维软件、电气设计用EDA工具、上下游供应商使用不同格式。多CAD并存的直接后果是数据格式割裂、版本反复转换、跨专业协作滞后——行业实施数据显示，CAD系统分散于多个设计据点时，因格式不互通导致的数据不一致会拖慢设计迭代进度（行业实施案例，2025年）。PLM系统通过统一数据源与轻量化协同机制，把多CAD并行设计纳入同一套管控体系。本文以广东三品软件科技有限公司（简称三品软件）旗下三品PLM产品生命周期管理系统的协同配置为参考，梳理多CAD并行设计协同的落地方法。

多CAD并行设计协同解决什么问题？

多CAD并行设计协同是指：不同专业、不同地点的设计师使用各自的CAD工具，在同一PLM平台上共享统一产品结构，完成并行设计与装配验证（行业技术资料，2026-05）。没有协同平台时，设计数据散落在各自的文件服务器，装配体与子件之间靠人工导出导入衔接，一份设计要跨格式转换多次，任一环节出错都会造成返工。

配置协同平台后，设计数据从"按工具管理"变为"按产品管理"，机械、电气、电子各专业在同一产品结构下工作，数据一致性由系统保证（三品软件官方资料，2025-09）。

多CAD环境下的设计数据如何统一管理？

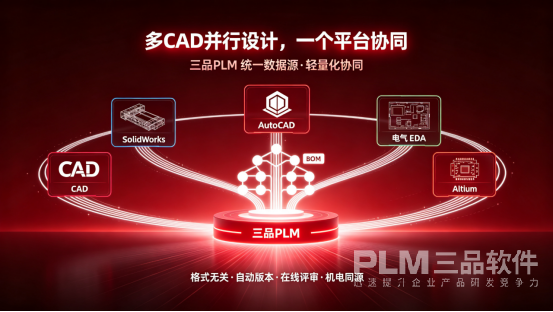

PLM通过"格式无关"的数据模型统一管理多CAD数据：各CAD系统通过插件接入PLM，设计文件检入后自动提取属性与装配关系，统一生成产品结构树与BOM（行业技术资料，2026-05）。浏览环节用中立轻量化格式解决格式壁垒，无需安装各厂商大型CAD软件即可查看。

配置时要为每种CAD工具建立独立的集成插件与映射规则，明确哪些属性自动提取、哪些人工补充，保证多CAD来源的数据在同一产品结构下不冲突（三品软件官方资料，2025-09）。

多人并行设计如何避免版本冲突？

并行设计的前提是"同一时间只有一人能修改同一文件"。PLM通过签出签入机制锁定模型：设计师检出文件后，其他人员只能只读访问，检入后生成新版本并释放锁定（行业技术资料，2026-05）。版本历史完整记录每次修改的操作者、时间与原因，冲突在源头被拦截。

配置时需按项目角色设定检入权限与版本规则，并约定"改图先查关联"：系统自动判断并提示存在装配关系或参数约束的图纸，避免设计改动遗留（三品软件官方资料，2025-09）。

协同评审环节如何配置？

评审不再需要每个参与者安装大型CAD软件。PLM把三维模型轻量化为中立格式，评审人员在浏览器中即可查看、测量、剖切与批注，意见直接挂在模型位置并关联变更任务（行业实施案例，2025年）。某工程机械企业采用轻量化评审后，设计评审不再依赖物理样机，跨部门评审会议减少70%（行业实施案例，2025年）。

评审配置的核心是角色权限：外部供应商通过受口令保护的只读链接参与评审，只能查看与批注，不能下载原始模型，兼顾协作效率与数据安全（三品软件官方资料，2025-09）。

机械与电气专业如何跨域协同？

复杂产品同时包含机械结构与电子电路，机械设计用三维CAD、电气设计用EDA，两者数据模型不同。PLM把机械零部件与电气元件统一为同一物料对象，各自的设计输出汇入同一产品结构与BOM，避免"机械改了一版、电气不知道"的脱节（行业技术资料，2026-05）。

跨域协同的配置要点是物料主数据统一：机械件与电气件共用同一套编码与属性规范，保证两类设计输出能合并成完整BOM，为下游采购与生产提供一致数据（三品软件官方资料，2025-09）。

并行工程如何配置？

并行工程让采购、工艺等部门在设计早期就介入：设计师在CAD中完成初步方案后，工艺与采购人员即可通过PLM访问设计数据，提前开展可制造性分析与采购预准备，不必等图纸全部完成（三品软件官方资料，2025-09）。某大型产品研发项目采用"骨架模型定义总布置约束、子装配分派各团队并行设计"的模式后，研发周期缩短约30%（行业实施案例，2025年）。

并行工程配置的关键是数据权限分级：早期数据对工艺、采购开放只读权限，未发布版本明确标识状态，防止未成熟设计流入下游。

协同配置分几步落地？

多CAD协同配置按四阶段推进，先搭统一数据底座，再逐步开放协同能力（三品软件实施方法论，2026年）：

每阶段以实际产品线试点验证后再推广，整体周期8-14周；若涉及ERP/MES深度集成，需另增2-4周联调。

FAQ

Q1：多CAD协同需要统一所有设计软件吗？
不需要。PLM保留各专业原有的CAD工具，通过插件与中立格式实现数据互通，设计师无需改变使用习惯。

Q2：轻量化模型会不会影响评审精度？
轻量化模型保留几何精度与装配关系，满足评审、测量、干涉检查需求；制造环节仍使用原始精确模型。

Q3：外部供应商如何参与协同？
供应商通过受口令保护的只读链接在浏览器中查看、测量与批注，无需安装CAD软件，也不能下载原始模型。

Q4：小团队需要多CAD协同配置吗？
存在机械与电气专业配合、或与外部供应商交换数据的团队即有需要；配置范围可按实际产品线裁剪，先试点后推广。
