引言
CAD软件是工程师的设计工具，PLM系统是产品数据的管家。两者如果各自为政，数据流转需要人工介入，不仅效率低下，更容易产生版本错误、数据丢失等问题。PLM与CAD的深度集成，是实现设计数据自动化流转、提升研发效率的关键。
行业调研数据显示，有效的PLM系统与CAD集成可使图纸入库效率提升58%以上，数据错误率降低76%以上，设计变更响应速度提升45%以上。本文将从集成原理、核心功能、主流CAD集成方案三个维度，系统介绍PLM与CAD数据互通的最佳实践。
一、集成架构与核心原理
集成要解决的核心问题：
在未集成的状态下，设计师完成CAD设计后，需要手动将图纸导出、上传至PLM系统，再手动填写属性信息、完成归档流程。这一过程不仅繁琐，更容易因人为疏忽导致数据不完整、版本不一致。
PLM系统与CAD集成通过技术手段打通两个系统，让数据流动自动化、操作过程规范化。
集成架构的三个层次：
1. 数据层集成
数据层集成解决"数据怎么传"的问题。CAD文件及其包含的元数据（如零件名称、材料、图层数量等）能够自动从CAD软件传递到PLM系统，无需人工导出和上传。
关键机制包括：CAD插件开发——在CAD软件中嵌入PLM客户端插件，实现一键入库；属性自动提取——系统自动读取CAD文件内部的属性信息，填充到PLM记录中；编码自动生成——按预设规则自动生成图号和物料编码，避免手工编号错误。
2. 流程层集成
流程层集成解决"状态怎么同步"的问题。CAD中的设计状态与PLM中的文档状态需要保持一致，避免出现"CAD中是最新版、PLM中是旧版"的混乱。
关键机制包括：检出/检入联动——设计师在CAD中检出文件时，PLM系统同步锁定该文件；版本自动同步——CAD中保存新版本时，PLM系统自动记录新版本并更新状态；变更通知联动——PLM中的变更审批通过后，CAD中的相关文件自动收到变更通知。
3. 应用层集成
应用层集成解决"功能怎么协同"的问题。设计师在CAD环境中即可完成大部分PLM相关操作，无需频繁切换系统。
关键机制包括：PLM操作内嵌——在CAD菜单栏中添加PLM功能入口，实现直接在CAD中查询、引用、归档；设计参考调用——在CAD中可直接搜索PLM中的历史图纸作为设计参考；物料库集成——CAD可直接调用PLM中的标准件库、外购件库，避免重复创建。

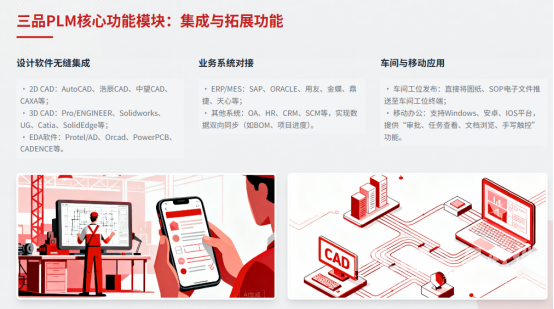

三品PLM研发管理系统提供标准化的集成框架，支持与主流CAD软件的灵活对接。
二、集成核心功能详解
1. 图纸自动入库
设计师完成设计后，点击CAD软件中的"保存至PLM"按钮，图纸文件自动上传至PLM系统，属性信息自动提取并填充，编码按规则自动生成，入库流程一次完成。
测试显示，图纸自动入库功能可将入库时间从平均8分钟缩短至1分钟以内，数据完整率从78%提升至97%。
2. BOM数据自动提取
CAD设计完成后的装配模型包含完整的零部件结构和数量信息。集成方案支持自动提取装配BOM，生成PLM系统中的产品结构树，设计师无需手动逐层录入。
对于多层级装配结构，系统支持递归提取，完整还原设计意图。数据表明，自动BOM提取可将BOM创建时间缩短65%以上，结构错误率降低82%。
3. 设计参考关联
设计师在CAD中可直接搜索PLM系统中已有图纸、历史版本、相似设计，作为设计参考。参考图纸的引用关系自动记录在PLM系统中，便于后续追溯。
某机械装备企业通过设计参考关联功能，设计复用率从19%提升至41%，新产品开发周期缩短23%。
4. 变更联动响应
当PLM系统中发生设计变更审批时，相关图纸文件自动收到变更通知。设计师可在CAD中直接查看变更内容、变更原因，快速响应。
变更联动不仅传递变更信息，还支持变更对比——设计师可在CAD中查看当前版本与变更版本的差异，快速评估变更影响。
三、主流CAD集成方案
SolidWorks集成：
SolidWorks是Windows平台最流行的三维CAD软件之一，广泛应用于机械设计领域。SolidWorks与PLM的集成方案已相当成熟。

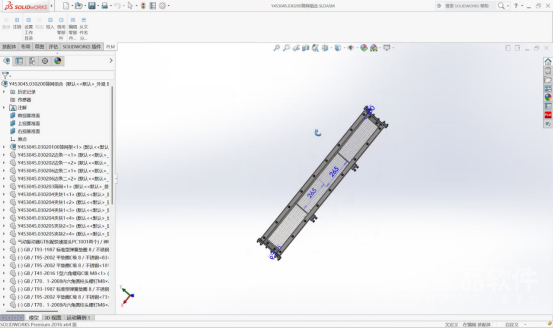

主要集成点包括：SOLIDWORKS插件——在SolidWorks菜单栏中嵌入PLM功能入口；属性映射——SolidWorks中的自定义属性（如零件描述、材料代号等）自动映射到PLM记录字段；BOM提取——支持从装配体中自动提取零件明细表；工程图管理——支持工程图文件（.slddrw）的版本管理和归档。
测试显示，SolidWorks与PLM集成后，图纸从设计到归档的平均时间从23分钟缩短至5分钟，设计变更响应速度提升47%。
Pro/ENGINEER（Creo）集成：
Pro/ENGINEER（现更名为Creo）是PTC公司的三维CAD软件，在航空航天、汽车、军工等高端制造领域应用广泛。
主要集成点包括：PTC插件——在Pro/ENGINEER环境中嵌入PLM操作界面；特征参数同步——Pro/ENGINEER中的模型参数可同步至PLM系统，用于后续工艺和制造；族的表管理——Pro/ENGINEER中的族表（Family Table）配置可传递至PLM系统，支撑产品配置管理；Windchill联动——对于已使用Windchill的企业，三品PLM研发管理系统支持与Windchill的数据交换。
某航空研究院实施Pro/ENGINEER与PLM集成后，设计BOM准确率达到98.7%，显著高于手工录入时期的76%。
UG（NX）集成：
UG（现更名为Siemens NX）是西门子公司的三维CAD软件，在模具设计、叶轮叶片、汽车覆盖件等领域具有显著优势。
主要集成点包括：Teamcenter插件——与Siemens Teamcenter形成互补，PLM作为轻量化补充方案；PMI管理——支持从UG中提取尺寸标注、公差标注等PMI信息，用于后续工艺规划；同步设计——支持UG中的同步建模操作与PLM状态联动；多CAD协同——对于同时使用多种CAD的企业，UG可与其他CAD系统通过PLM进行数据交换。
数据表明，UG与PLM集成后，跨CAD的设计协同效率提升52%，数据转换错误率降低68%。
四、集成实施建议
1. 明确集成范围
集成不是一次性完成所有功能，而是分阶段实施。建议第一阶段聚焦图纸自动入库和属性自动提取，第二阶段扩展BOM提取和变更联动，第三阶段实现高级应用如设计参考关联和物料库集成。
2. 梳理数据映射规则
集成涉及CAD属性与PLM字段的映射关系。企业需提前梳理现有CAD模板中使用的属性名称，与PLM系统的字段建立对应规则。映射规则需经过验证，确保信息传递准确。
3. 做好试点和验证
选择1-2个典型产品或项目进行集成试点，验证数据流转的正确性、流程控制的合理性、用户操作的便利性。试点中发现的问题及时调整，再推广至全范围。
4. 重视用户培训
集成功能的使用需要设计师配合。需对设计师进行CAD端PLM插件的使用培训，确保设计师了解集成流程、掌握操作方法、能够处理常见问题。
总结
PLM与CAD的集成是研发数字化提升的关键抓手。自动化的数据流转、规范化的流程控制、便捷化的操作体验，三者共同构成高效集成方案的核心价值。
SolidWorks、Pro/ENGINEER、UG等主流CAD软件与PLM的集成方案已相当成熟，企业可根据自身使用的CAD平台选择相应的集成方案。三品PLM研发管理系统提供覆盖主流CAD的标准化集成接口，帮助企业实现设计数据的无缝流转。
测试显示，有效的PLM与CAD集成可使设计效率提升25%-40%，数据错误率降低70%-85%，设计变更响应速度提升40%-55%。对于追求研发数字化转型的制造企业，PLM与CAD集成是不可绕过的基础工程。
